一 概述

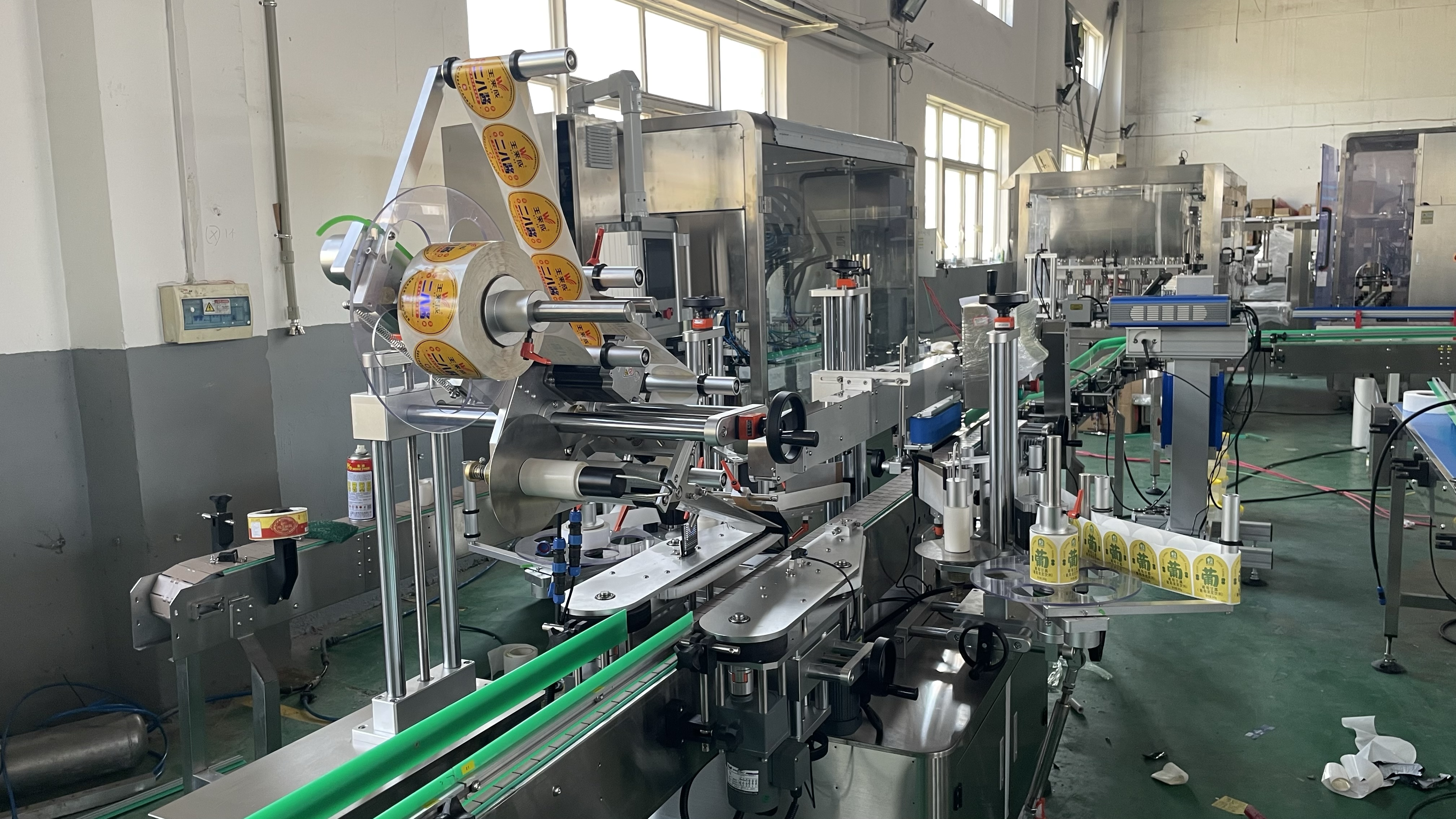

HC-SMT型三机头不干胶贴标机根据自动贴标原理及技术要求进行专门设计而制造。特别适用于产品上平面及前后标、一标多面、半周贴标；具有结构紧凑，重量轻，操作简单，运行可靠，维。修方便，贴标速度快，贴标平整美观适应性强等优点，是现代贴标机械中的佳品

HC-SMT型三机头不干胶贴标机能自动把标签贴到瓶子的指定位置上；产量计数。在遇到缺瓶时，控制系统保证不送标，有效的防止标签的浪费，并可根据各厂的生产特点对贴标速度作无级调速，从而保证该机能单独使用或与其它机器联线使用，压标部件能使表面不太平整的瓶子得到满意的贴标效果。

二  技术参数：

（一）瓶子外径Ф 18-100mm

（二）标签长度 20-200mm

（三）贴标速度60----150瓶/分（视瓶子大小，标签长短而定）

（四）贴标精度±1mm

（五）标签卷******外径Ф 300mm

（六）标签卷芯内径Ф 76mm

（七）单张标签间隔大于或等于 3mm

（八）标签厚度大于 8um，底纸厚度大于 5um,且有一定的抗拉强度。

（九）整机功率2500W

(十)电压 AC220V 50/60Hz

（十一）（长 *宽* 高） 2800X1500X1600mm

（十二）整机重量280Kg

三 设备说明

放卷机构：用于放置不干胶标签卷，配备张力调节装置，可稳定控制标签卷的放卷速度，避免标签褶皱或断裂。

牵引机构：由牵引电机、牵引辊等组成，负责将标签从卷料上牵引出来，并配合剥标机构完成标签剥离。

剥标机构：核心部件为剥标板，通过标签带的转向，使标签与底纸分离，便于后续贴标。

输送机构：包含输送带、输送电机、定位装置（顶压机构，分瓶轮），用于将待贴标产品平稳、有序地输送至贴标位置，确保产品定位精准。

贴标机构：由贴标轮、压标轮等组成，当产品到达指定位置时，贴标轮将剥离后的标签粘贴在产品表面，压标轮进一步压实标签，保证贴合牢固、无气泡。

控制系统：采用 PLC 控制器 + 触摸屏操作，可设置贴标速度、贴标位置、等参数，同时具备无瓶不贴标等功能
